螺钉连接画法图文详解

2021-11-26

螺钉连接画法图文详解

螺钉连接画法一般采用比例画法,螺钉连接多用于受力不大的零件连接。为帮助大家掌握螺钉连接画法,汇总以下内容,利用图文来为大家详细介绍螺钉连接画法。

  用比例画法绘制螺钉连接,其旋入端与螺柱相同,被连接板的孔部画法与螺栓相同。
                                    一字自攻螺丝

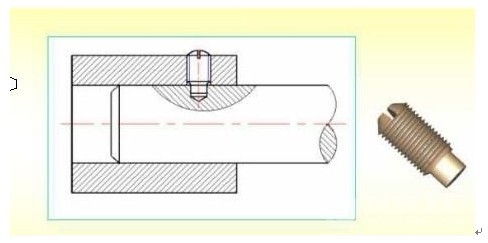

  紧定螺钉常用于定位,放松而且受力较小的情况。
                                       澳门单双中特

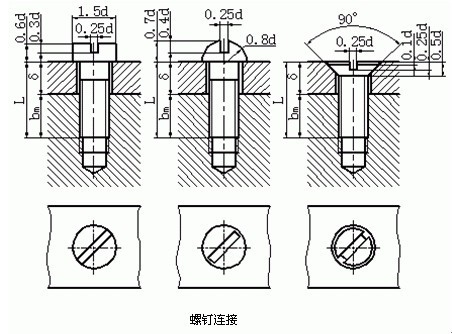

被连接板的孔径取1.1d。螺钉的有效长度L=δ+bm,并根据标准校正。画图时注意以下两点:
  (1)螺钉的螺纹终止线不能与结合面平齐,而应画在盖板的范围内。
  (2)具有沟槽的螺钉头部,在主视图中应被放正,在俯视图中规定画成45°倾斜。
